ROLL FORM MAKİNALARI
Firmamız Ankara Kahramankazan’da hafif çelik profili üretim makina imalatı yapmaktadır. Genel olarak prefabrik çelik evlerde kullanılan hafif çelik profillerin üretildiği makinalara roll form makinaları denilmektedir.
Günümüzde, roll form makineleri (rulo şekillendirme makineleri) son teknoloji bilgisayar destekli program tasarımlarıyla donatılmış durumdadır. Bilgisayar kontrollü programlama, metal şekillendirme makinelerinin maksimum potansiyellerini ortaya çıkarabilmek adına rulo oluşturma denklemlerine entegre edilerek kullanılmaktadır.
İşletmelere özel roll form makineleri tasarımı konusunda uzmanlaşmış bir firma olan Rollx, müşterilerinin ihtiyaçlarına uygun özel metal şekillendirme makineleri tasarlamakta, bu tasarımların imalatını gerçekleştirmekte ve projelerini hayata geçirmektedir. Rollx, sadece sac metal kalıp tasarımı ve imalatı konusunda değil, aynı zamanda roll form makinalarının temel bileşenlerinden biri olan makara ve roll form hattı dizaynı konusunda da uzmanlık ve dikkat gerektiren tasarımlar yapmaktadır. Üretilen roll form makinelerinin yazılımları, alanında uzman mühendis ekibimiz tarafından geliştirilmektedir.
Rollx ayrıca fason roll form makinesi üretimi konusunda da hizmet vermektedir. Talep edilen ürünlerin özelliklerine uygun olarak, güçlü makine parkurunda bulunan tezgahlar kullanılarak istenilen toleranslarda imalat gerçekleştirilmektedir.
Firmamızın sunduğu hizmetler dışında herhangi bir konuda danışma ihtiyacınız olduğunda, uzman ekibimizle iletişime geçebilir ve ihtiyaçlarınıza özel çözümler bulabilirsiniz.
ROLL FORM MAKİNASI

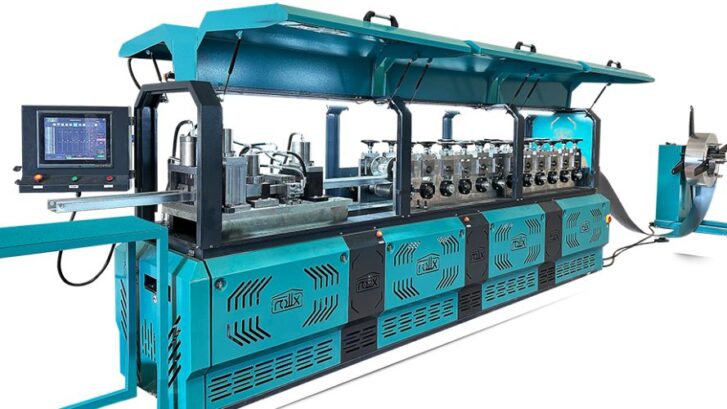

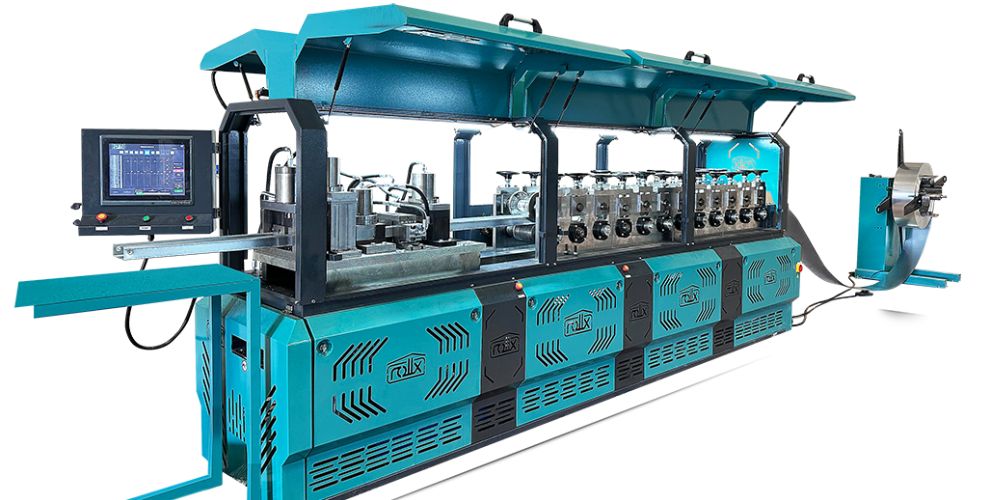

Rollform makinası, istenilen şekli elde etmek için levha halindeki metalin rulo şeklindeki kalıplarla şekillendirilmesini sağlayan bir makinadır. Bu makine, kapalı ve açık profillerin üretimi için kullanılır ve form verme sürecinde adım adım metal levhaya şekil verir. Profil uzunluğu, abkant makinelerinde olduğu gibi sınırlı olmayan seri üretim makineleri arasında yer alır.
Genel Özellikler
- Operatör, talimatlarını panelin içine monte edilmiş, endüstriyel 19” dokunmatik ekranlı bilgisayar üzerinden kontrol eder. Ağ ve/ veya internet bağlantısı ile makinelere kolaylıkla dışarıdan erişilebilir.

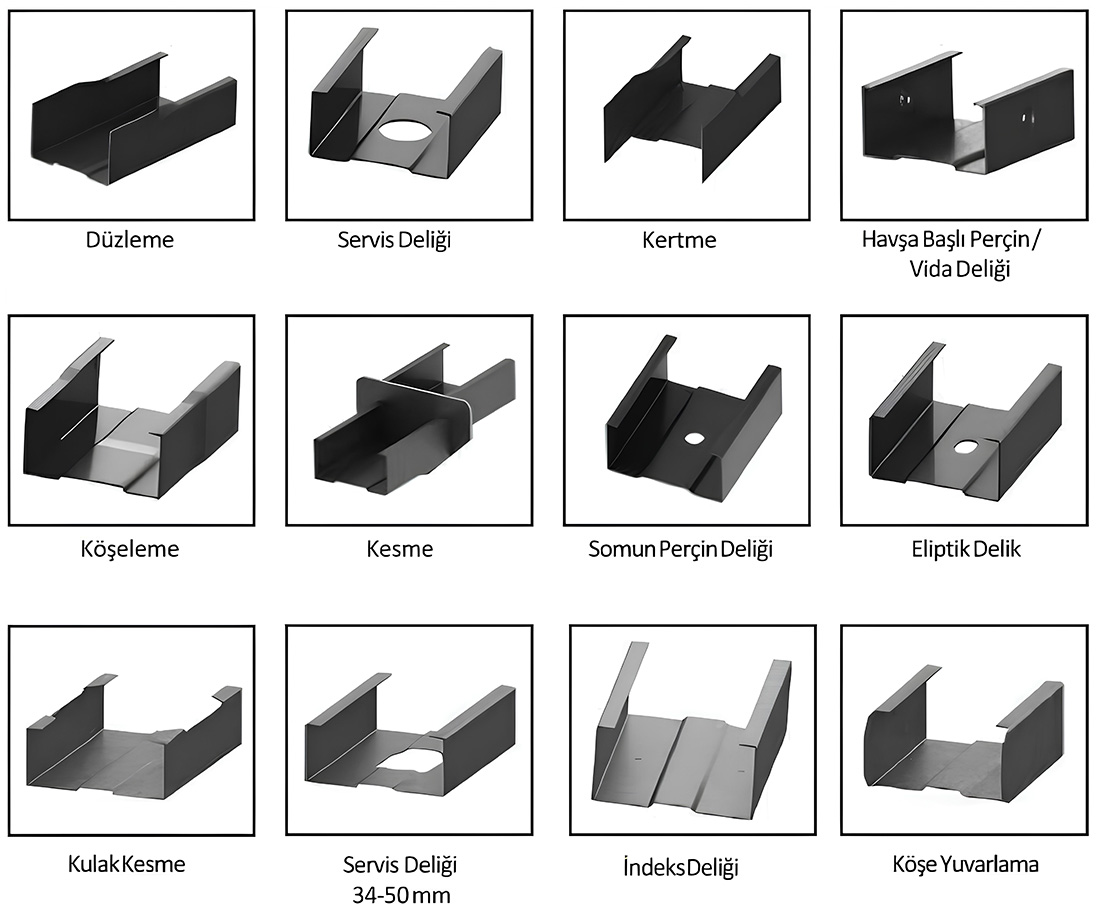

- Düz saca profil şeklinin verilmesi, profilin uzunluğunun kesilmesi, servis – perçin delikleri açılması, profil sırtı boşaltma, profil daraltma vb. işlemler bilgisayar kontrollü sistem ile sürücü bölmesinin içinde ve hidrolik istasyonlarda yürütülür.
- Üretim tamamen otomatiktir. Operatör, üretimin herhangi bir anında makineyi durdurup yeniden başlatabilir. Ayrıca makinenin üretim hızı çalışma sırasında ayarlanabilir.
- Galvanizli Çelik, Panel Makinesine rulo açıcı üzerinden otomatik olarak beslenir.
- Makinelerin taşınması çok kolay ve fabrika kurulum süresi çok kısadır.
- Kalite yönetim sistemimiz ve diğer tüm sistemimiz, üretimimiz olan profiller ve montaj işleri standartlara uygunluğu açısından tescil edilmiştir.
Rulo Açıcının Özellikleri
- 2500 KG’ye kadar hammadde taşıyabilir.
- Yumuşak kullanımı olan bir elektronik başlama/durdurma operasyonu sağlar.
- Hız ayarlıdır.
- İleri-Geri yön ayarlıdır.
Tasarım Yazılımı
- Yazılımımız, hafif çelik yapı sistemi için özel olarak tasarlanmış güçlü, esnek ve kullanıcı dostu bir araçtır. Villalardan çok katlı yapılara veya oda seviyeleri farklı yapılara kadar tüm tasarım çalışmaları, yazılımımızla yapılabilmektedir.
- Kullanıcı dostu 3B grafik arayüzü
- Yardımcı geometrik araçlar
- Üretim işlemleri, kaplama ve 3B yapı perspektifi görüntüleme
- Dxf dosyası açabilme
- “Autocreate” özelliği ile tüm yapıyı otomatik oluşturma
- İki boyutlu mimari çizim veya aks çizgilerinden üç boyutlu yapıyı oluşturma
- Profiller arası ve paneller arası çakışma, panel geometri ve azami uzunluk kontrolleri yapma
- Analiz için gerekli malzeme özellikleri, yük kombinasyonları ve yük değerleri girme
- Analiz olarak mesnet reaksiyonları, sehim kontrolü ve kuvvet diyagramları görüntüleme
- Dxf formatında çıktı alabilme
- Malzeme raporu alabilme
- 3 boyutta veya plan görünümünde dxf çıktısı alabilme
- SAP2000 çıktısı alabilme
- Ark üretim dosyası alabilme
- Mobil Görüntüleme çıktısı alabilme
Üretim Yazılımı
Dizayn programındaki tasarımdan sonra üretim dosyası oluşturulur. Üretim dosyası, makinemize yüklenerek, bütün parçalar tam otomatik olarak üretilir.
Üretim yazılımı Windows tabanlı ve kullanıcı dostudur. İşlenmiş profiller(mavi), işlenen profiller(kırmızı), işlenecek profiller (gri) gerçek zamanlı grafikler olarak, akıllı renk kodlamayla gösterilir.
Kullanıcı ayarlarından; istasyon işlem süreleri, lisans yükleme ve dil ayalarını değiştirme işlemleri yapılabilir.
Sistem ayarlarından; istasyon pozisyonları, yazıcı ayarları, yeni istasyon ekleme- çıkarma, ısı ve basınç değerleri gösterme ayarları, istasyon kullanım adedi görüntüleme ve sıfırlaması yapılabilir.
Üretim bölümünden, üretim hızı ayarı, tüm işlemlerin otomatik ve manuel üretimi yapılabilir, harcanan çelik miktarı, kullanılacak perçin sayısı, üretim süresi-kalan süre, üretim sırasındaki ısı ve basınç değerleri görüntülenebilir.
Kalibrasyon ayarlarından boy ve istasyon kalibrasyonları yapılabilir.
Raporlama bölümünden, üretim raporları, hata raporları ve istasyon kullanım raporları elde edilir.
Simülasyon moduyla, gerçek üretim yapmadan, profil üzerinde yapılabilecek tüm işlemleri ve sonuçlarını görebileceğiniz bir simülasyon gerçekleştirilir.
YAN PANEL
DUVAR PANEL
ÇATI PANEL
